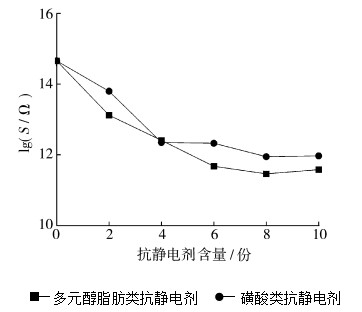

图 1

如图1所示，抗静电剂数量小于8份时，继续增加抗静电剂，PP表面电阻率下降，当大于8份时继续增加，表面电阻率增加。这种现象的产生与抗静电剂在pp里的分散性和迁移性有关。添加量小于8份时，抗静电剂分子主要成游离态存在于非晶区域，如图2(a)，游离态的抗静电剂分子有利于迁移到表面，因此，防静电性能提高。

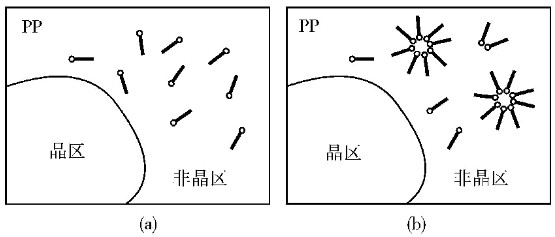

图  2

含量继续增加，抗静电剂分子很容易在局部聚集，同时在加工过程中的高温和高压环境下，抗静电剂分子的动能增大，增加了分子间相互碰撞的机会，导致抗静电剂分子在PP非晶区内缔合成由亲水的极性头构成内核、亲油基和烃基构成外层的逆胶束，缔合的抗静电剂分子与PP呈微相分离结构，如图2(b) 所示。缔合后的抗静电剂分子失去迁移能力，而且这些存在于非晶区的逆胶束还阻碍游离态的抗静电剂分子向表面迁移，所以试样的抗静电性能下降，在提高添加量的同时，需要考虑抗静电剂的分散性和迁移能力。
