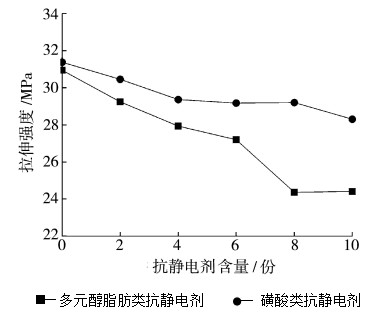

从下图可以看出，不添加抗静电剂时，PP的拉伸强度为31MPa。当多元醇脂肪酸抗静电剂添加量不超过6份时，抗静电剂添加量提高，体系的拉伸强度线性下降，下降较小；添加量超过6份后，体系的拉伸强度急剧下降，最低24.36 MPa，是不添加抗静电剂的78%。生产这种现象，是因为非离子型抗静电剂浓度达到一定程度后，容易因为局部富集而形成逆胶束，成为拉伸漏洞，从而影响体系的拉伸强度。

磺酸型抗静电剂含量超过4份后，体系拉伸强度降至29.36 MPa，是纯PP拉伸强度的94%，然后随着磺酸型抗静电剂添加量的增加，体系的拉伸强度变化不大。这说明在加工的过程中，磺酸类抗静电剂更容易在PP中形成逆胶束，与此同时，逆胶束对PP拉伸强度的影响要比多元醇脂肪类抗静电剂的影响小，这可能是由于抗静电剂分子结构的不同，所形成的逆胶束尺寸大小不同所致。
